Дозиметр ДТУ-01 предназначен для измерения индивидуального эквивалента дозы Нр(10) и амбиентного эквивалента дозы Н*(10) фотонного излучения. Принцип действия дозиметра основан на использовании явления термолюминесценции (когда аккумулированная в веществе термолюминофора энергия ионизирующего излучения при нагреве в специальном считывателе преобразуется в энергию светового потока).
Дозиметр термолюминесцентный ДТU-1 предназначен для регистрации индивидуального эквивалента дозы фотонного излучения HP(10) на глубине 1000 мг·см-2 в диапазоне энергий от 15 кэВ до 20,0 МэВ.
Дозиметры используются в составе термолюминесцентных дозиметрических систем (ТЛД систем) с ручной загрузкой детекторов.
Дозиметр применяется для индивидуального круглосуточного дозиметрического контроля персонала рентгенкабинетов и предприятий, производящих или использующих радиоактивные вещества, установки или источники ионизирующих излучений, а также для контроля окружающей среды в нормальной и аварийной обстановках.
Дозиметр обеспечивает требования организации индивидуального дозиметрического контроля персонала и отдельных лиц при применении, хранении, переработке и транспортировке радиоактивных веществ, при работе ядерных реакторов, рентгеновских аппаратов, лучевой терапии и других случаях использования источников ионизирующих излучений, а также населения, проживающего на зараженных территориях.
Основными функциональными составными частями системы являются:
- считывающее устройство, состоящее из пульта управления (ПУ) и блока термовысвечивания (БТВ)
- блок повторной термообработки (БПТ)
- дозиметры ДТU-1, ДТU-2, ДТU-1А, ДТU-2А
- комплект эксплуатационных документов.
Дополнительными являются
- комплект программных средств «Люмтек»
- плата аналогового интерфейса при поставке комплекта «Люмтек» встраивается в пульт управления
- соединительный кабель для интерфейса USB
- транспортная кассета
Система оснащается дозиметрами, изготовленными из тканеэквивалентного материала со специальными фильтрами, позволяющими скорректировать энергетическую зависимость чувствительности детекторов:
- дозиметр ДТU-1 содержит алюминиевый фильтр толщиной 0,9±0,1мм за передней стенкой кассеты и 2 детектора ДТГ-4 на основе LiF (ТУ 50.477-85);
- дозиметр ДТU-2 содержит медный (латунный) фильтр толщиной 0,3±0,05 мм за передней стенкой кассеты и 2 детектора ТЛД-500К на основе Al2O3 (ТУ 3909-2069200-01-87);
- дозиметр ДТU-1А содержит алюминиевый фильтр толщиной 0,9±0,1мм за стенкой кассеты и от 2 до 4-х детекторов ДТГ-4 на основе LiF (ТУ 50.477-85);
- дозиметр ДТU-2А содержит медный (латунный) фильтр толщиной 0,3±0,05 мм за стенкой кассеты и от 2 до 4-х детекторов ТЛД-500К на основе Al2O3 (ТУ 3909-2069200-01-87). Количество детекторов в дозиметрах ДТU-1А и ДТU-2А определяет потребитель.
Технические характеристики
- Дозиметры соответствуют классу Ре (1000 мг·см-2) по ГОСТ Р МЭК 1066-93.
- Исполнение дозиметра капле защитное и пыленепроницаемое для изделий климатического исполнения В1 по ГОСТ 15150-69.
- Технические данные и характеристики дозиметра с детекторами ДТГ-4 (на основе монокристаллического LiF) приведены в таблице 1.
| Модель | ДТУ-01 |
| Однородность партии дозиметров при дозе облучения 5 мЗв, не более, % | 15 |
| Порог регистрации, мЗв, не более | 0,05 |
| Воспроизводимость (коэффициент вариации показаний) при дозе облучения 5 мЗв, не более, % | 5 |
| Линейность в диапазоне доз от 0,05 мЗв до 1,5 Зв, не более, %* | 10 |
| Энергетическая зависимость показаний в диапазоне 0,015 - 20,0 МэВ, не более, % | 30 |
| Многократность использования детектора без его разрушения, циклов, не менее | 500 |
| Анизотропия,%, не более | 15 |
| Удельная чувствительность детекторов к гамма излучению, квант/г х рад | (0,6-1) х 108 |
| Полученные значения для дозиметров, облученных в начале или конце периода хранения отличаются от условно истинного значения, не более, %: - при хранении в течение 30 суток в нормальных условиях - при хранении в течение 90 суток в нормальных условиях - при хранении в течение 30 суток при 50оС и относительной влажности 65 % |
5 10 15 |
| После хранения в течение 30 суток нулевая точка отклоняется не более чем на, мЗв | 0,05 |
| Геометрические размеры дозиметра, мм | 42х27х18 |
| Масса дозиметра, г | 8 |
* При эксплуатации дозиметров в области доз выше 1,5 Зв следует учитывать увеличение их чувствительности. Зависимость изменения чувствительности определяют при градуировке и аттестации ТЛД- систем.
Детектор ДТГ-4 представляет собой диск из фтористого лития, активированного магнием и титаном.
Состав обеспечивает тканеэквивалентность детектора при облучении фотонами с энергией кванта больше 30 кэВ. Параметры детекторов восстанавливаются при прогреве до 430оС и охлаждении.
Состав дозиметр и комплект поставки
- Дозиметр состоит из кассеты ДТU, двух детекторов ДТГ-4, которые могут быть либо уложены в кассеты, либо поставляться в отдельной упаковке. Обычно детекторы поставляются в отдельной упаковке, потому что перед их использованием надо провести термообработку.
- Дозиметры поставляются партиями с любым количеством.
Устройство и принцип работы дозиметра

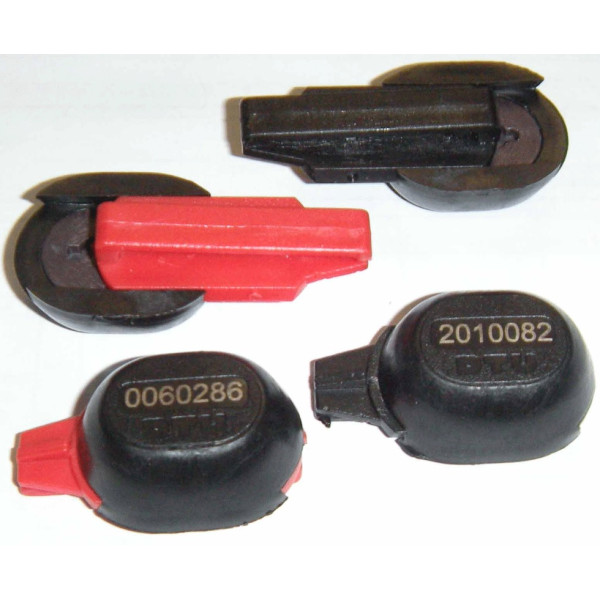

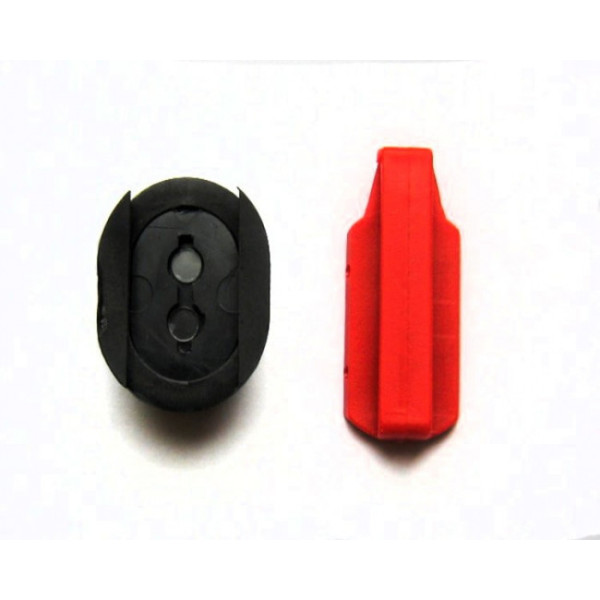

- Дозиметр состоит из пластмассового корпуса с крышкой, внутри которого размещены два углубления под детекторы. Корпус закрывается пластмассовой крышкой с зажимом. Крышка фиксирует детекторы, а также защищает их от внешних воздействий.

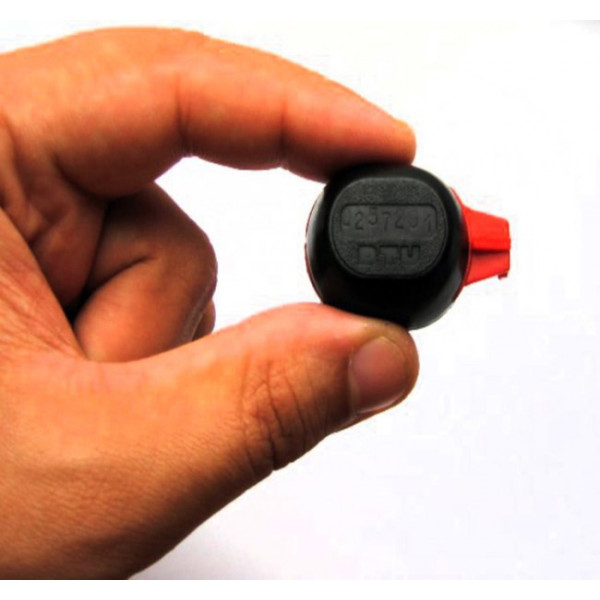

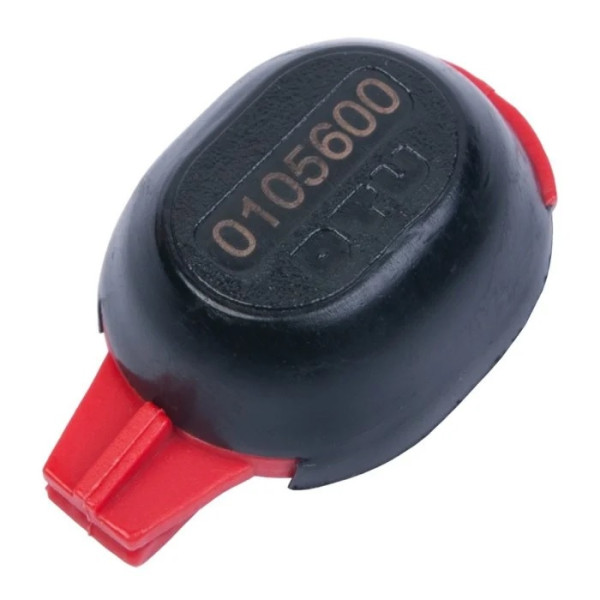

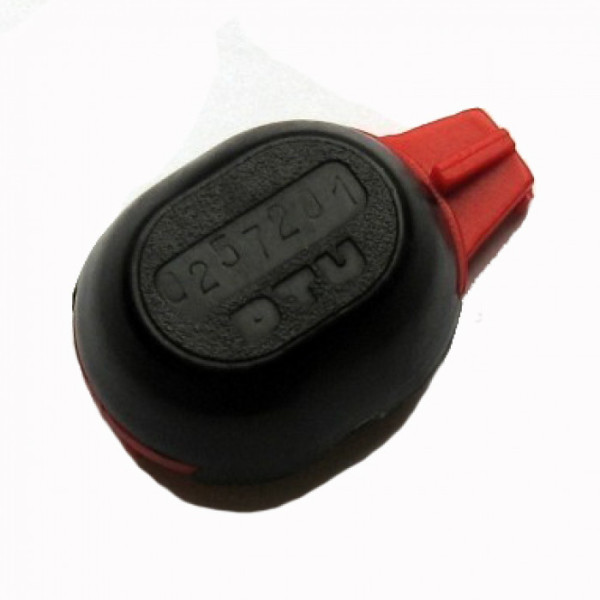

- Крепление дозиметра на одежде производится с помощью зажима. На корпусе нанесен номер дозиметра с логотипом DTU.
- Принцип работы дозиметра основан на запасании энергии детекторами под действием ионизирующего излучения. Запасенная энергия высвечивается при нагревании детектора в виде светового излучения. Зависимость интенсивности светового излучения от температуры при линейном нагреве детектора представляет собой кривую термовысвечивания (КТВ), которая имеет максимумы при определенных значениях температуры. Амплитуда максимума интенсивности светового излучения в области основного пика КТВ (для детектора ДТГ-4 ~210оС при скорости нагрева 2о в секунду)и интегральная светосумма под основным пиком КТВ пропорциональны поглощенной дозе излучения. Измеряя амплитуду максимума интенсивности светового излучения в области дозиметрического пика или интегральную светосумму под пиком, получают искомое значение индивидуального эквивалента дозы для предварительно откалиброванных дозиметров.
Требования безопасности
- Дозиметр пожаробезопасен.
- Материал детектора ДТГ-4 представляет собой монокристалл фторида лития и относится к веществам 2-го класса опасности. Детектор пылевыделением не обладает. При разрушении детекторов следует избегать попадания частей детектора и пыли в органы дыхания и пищеварения.
- При калибровке дозиметров необходимо соблюдать правила и нормы, изложенные в СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)» и СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)», а также требования техники безопасности, изложенные в соответствующих эксплуатационных документах на источники ионизирующих излучений.
- При эксплуатации дозиметров в составе ТЛД- систем необходимо руководствоваться соответствующими разделами эксплуатационной документации на эти системы.
- Утилизация вышедших из строя дозиметров осуществляется согласно санитарным правилам «Порядок накопления, транспортировки, обезвреживания и захоронения токсичных промышленных отходов».
Общие указания и подготовка дозиметра к работе
- Работа с дозиметрами осуществляется персоналом прошедшим подготовку для работы на ТЛД- системах.
- После вскрытия транспортной тары достать упаковки с дозиметрами и убедиться в целостности упаковок.
- Вынуть дозиметры, провести осмотр и убедиться в отсутствии внешних повреждений.
- Проверить комплектность по упаковочному листу.
- Перед началом эксплуатации дозиметра детекторы необходимо промыть в этиловом спирте по ГОСТ 18300-87. Эта операция выполняется так же при загрязнении детекторов. Расход спирта 100 грамм на 1000 детекторов. После этого необходимо провести их термообработку.
- Перед началом работы с дозиметром необходимо снять крышку с корпуса и извлечь детекторы из ячейки кассеты чистым пинцетом для измерения или поместить термообработанные детекторы для выдачи персоналу. Надеть крышку на корпус. Для того, чтобы исключить самопроизвольное падение детекторов при открывании кассеты необходимо держать дозиметр крышкой вверх.
ВНИМАНИЕ! Детекторы в кассете не закреплены и при разборке дозиметр необходимо держать стороной с номером вниз. Детекторы следует брать только чистым пинцетом. - При облучении дозиметра дозами более 0,5 Зв, детекторы необходимо подвергнуть термообработке в стандартном блоке из комплекта ДТУ-01М или в муфельной печи при температуре 430оС в течение ~30 мин с последующим произвольным охлаждением до комнатной температуры.
- При первичном использовании дозиметра в сборе с детекторами или после его длительного (более 3 месяцев) хранения детекторы необходимо подвергнуть термообработке.
- Не используемые дозиметры хранить в местах, где не производятся работы с источниками ионизирующих излучений.
- Перед началом работы необходимо ознакомиться с руководством по эксплуатации на ТЛД систему, в комплекте с которой будет эксплуатироваться дозиметр.
Гарантийный срок -12 месяцев.
