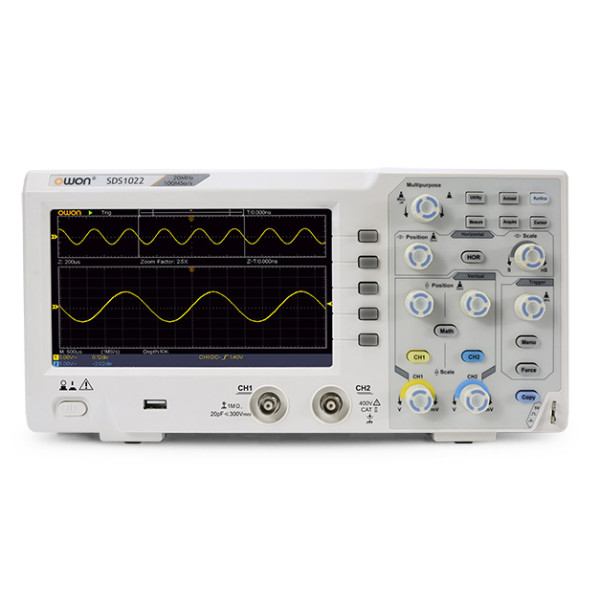

Двухканальный портативный осциллограф с полосой пропускания 20 МГц, частотой дискретизации 500 МВыб/с и объемом памяти 6 кБ.
Наличие двух измерительных каналов, широкая полоса пропускания и высокая частота дискретизации, 7-дюймовый ЖК-дисплей с высоким разрешением и ультратонкий корпус, поддержка языка программирования измерительных приборов SCPI и графический компилятор LabVIEW в сочетании с другими функциями делают осциллограф SDS1022 незаменимым прибором для профессионалов и «чайников».
Функциональные характеристики осциллографа OWON SDS1022:
- Измерения курсорами - измерение по вертикали (ΔU) и по горизонтали (ΔT) между маркерными курсорами. Результаты измерений отражаются на экране.
- Автоматические измерения - измерение 30 параметров входного сигнала.
- Открытый/закрытый вход - пропуск/блокировка постоянной составляющей входного сигнала.
- Математические операции над входными сигналами - сложение, вычитание, деление, перемножение, быстрое преобразование Фурье.
- Запись и воспроизведение осциллограмм - позволяет записывать текущую, то есть отображаемую на экране осциллограмму. Глубина записи 10 Кбайт.
- Хранение и считывание осциллограмм - сохраняет записанную осциллограмму в памяти осциллографа. Сохраняет до 16 осциллограмм.
- Интерполяция входного сигнала между точками выборки - sin(x)/x.
- Функция ZOOM - масштабное расширение окна.
- Автокалибровка - повышает точность измерений при отклонении параметров окружающей среды.
- Инверсия осциллограммы - отражение относительно горизонтального положения уровня нулевого потенциала. (Включается по требованию заказчика).
- Быстрое преобразование Фурье (FFT) - преобразовывает временную осциллограмму в частотный спектр.
- Формат отображения XY - сигнал первого канала отображается по горизонтальной оси, а второго - по вертикальной. Временная развертка отключена. Возможно формирование фигуры Лиссажу.
- Многоязыковый интерфейс - включает русифицированную версию операционной системы.
- Автоматическая настройка шкалы - в соответствии с видом, амплитудой и частотой входного сигнала устанавливается вид запуска развертки, тип запускающего сигнала, а так же масштаб по вертикали и масштаб горизонтальной развертки.
- Передача информации на внешние устройства через коммуникационные порты.
Технические характеристики
| Модель | OWON SDS1022 | |
|
Ширина полосы пропускания |
20 MГц |
|
|
Измерительные каналы |
2 канала |
|
|
Выборка |
вид |
обычный, пик-пик, усреднение |
|
частота дискретизации |
100 Мвыб/с |
|
|
Вход |
сопряжение входа |
DC, AC, Ground |
|
входной импеданс |
1 MОм ±2 %, параллельно с емкостью 20 пФ ±5 пФ |
|
|
коэффициент деления входного сигнала |
1X, 10X, 100X, 1000X |
|
|
максимальное входное напряжение |
400 В |
|
|
разделение каналов |
50 Гц: 100:1 |
|
|
10 MГц: 40:1 |
||
|
время задержки между каналами |
150 пс |
|
|
Горизонтальная система развертки |
диапазон частоты выборки |
0,5 выб/с - 100 Mвыб/с |
|
функция интерполяции |
(Sinx)/x |
|
|
максимальная длина записи |
10K точек |
|
|
скорость горизонтальной развертки |
5 нс/дел - 100 с/дел, ступенями 1 - 2 - 5 |
|
|
точность времени выборки |
±100 ppm |
|
|
Вертикальная система |
вертикальное разрешение A/D преобразователя |
8 бит для каждого канала |
|
чувствительность |
5 мВ/дел - 5 В/дел |
|
|
время нарастания |
17,5 нс |
|
|
точность усиления постоянного тока |
±3 % |
|
|
Измерение |
курсором |
ΔV, ΔT, ΔT и ΔV между курсорами, автокурсор |
|
автоматические |
20 параметров |
|
|
математические операции |
сложение, вычитание, умножение, деление, быстрое преобразование Фурье |
|
|
фигуры Лисажу |
разность фаз ±3 ° |
|
|
Коммуникационный порт |
USB 2.0 |
|
|
Синхронизация развертки |
синхронизация по фронту |
нарастание, спад |
|
синхронизация видеосигналом |
NTSC, PAL и SECAM |
|
|
Дисплей |
||
|
Тип |
цветной, жидкокристаллический |
|
|
Разрешение |
800х480 пикселей |
|
|
Количество цветов |
65536 |
|
|
Экран |
TFT (тонкопленочные полевые транзисторы) |
|
|
Размер |
7 дюймов |
|
|
Электропитание |
||
|
От внешней сети |
100 - 240 В переменного тока частотой 50/60 Гц, CAT ІІ |
|
|
Потребляемая мощность |
не более 15 Вт |
|
|
Защитные предохранители |
2 A, класс T, 250 В |
|
Комплектация:
- Сетевой шнур питания - 1 шт.
- Компакт-диск с ПО - 1 шт.
- Инструкция пользователя - 1 шт.
- USB кабель - 1 шт.
- Щупы - 2 шт.
- Инструмент для настройки щупов - 1 шт.
