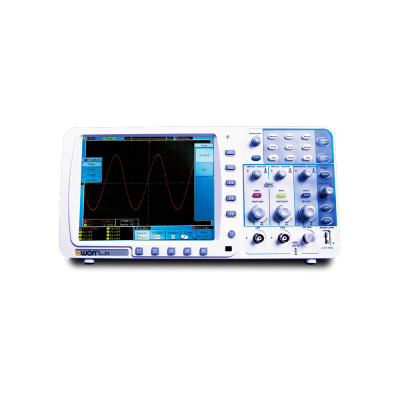

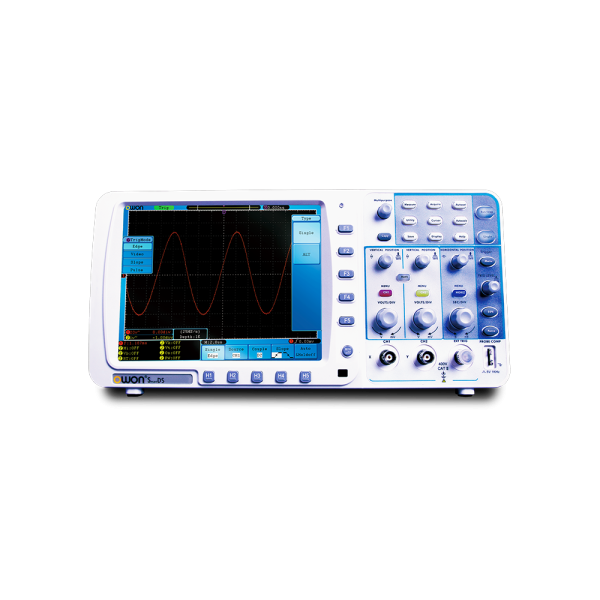

Особенности осциллографа OWON SDS7202:
- дистанционное управление по локальной сети;
- функция «годен/брак»;
- поддержка протоколов SCPI и LabVIEW;
- возможна работа от батарей (опция).
Эти особенности делают прибор не только средством измерительной техники, но и средством контроля и управления.
Наличие автономного энергообеспечения дает возможность использовать осциллограф не только в лабораторных, но и в полевых условиях.
Высокое качество и надежность, характерные для бренда «OWON», избавят от назойливых потребностей в обеспечении технического обслуживания и «тепличных» условий эксплуатации.
Функциональные возможности цифрового осциллографа OWON SDS7202:
- Ограничение полосы пропускания - сужение полосы пропускания до 20 МГц или полная полоса.
- Функция Pass/Fail - проверка входного сигнала на соответствие заданным параметрам. В сочетании с функцией OUTPUT обеспечивает на выходе (порт Pass/Fail) низкий уровень сигнала при несоответствии (Fail) и высокий - при соответствии (Pass).
- Измерения курсорами - измерение по вертикали (ΔU) и по горизонтали (ΔT) между маркерными курсорами. Результаты измерений отражаются на экране.
- Автоматические измерения - измерение 20 параметров исследуемого сигнала: 10 типов измерений размерности напряжения и 10 типов размерности времени.
- Частотомер - 6-тибитовый. Измеряемая частота до верхней границы полосы пропускания. Результат измерений отображается на экране.
- Открытый/закрытый вход - пропуск/блокировка постоянной составляющей входного сигнала.
- Математические операции над входными сигналами - сложение, вычитание, деление, перемножение, быстрое преобразование Фурье.
- Запись и воспроизведение осциллограмм - позволяет записывать текущую, то есть отображаемую на экране осциллограмму. Глубина записи 100 Кбайт и может быть расширена до 10 Мбайт по требованию заказчика.
- Хранение и считывание осциллограмм - сохраняет записанную осциллограмму в памяти осциллографа. Сохраняет до 15 осциллограмм.
- Интерполяция входного сигнала - sin(x)/x.
- Функция ZOOM - масштабное расширение окна.
- Автокалибровка - повышает точность измерений при отклонении параметров окружающей среды.
- Инверсия осциллограммы - отражение относительно горизонтального положения уровня нулевого потенциала. (Включается по требованию заказчика).
- Быстрое преобразование Фурье (FFT) преобразовывает осциллограмму, развернутую во времени в частотный спектр.
- Формат отображения XY - сигнал первого канала отображается по горизонтальной оси, а второго – по вертикальной. Временная развертка отключена. Возможно формирование фигуры Лиссажу с погрешностью измерения фазы ±3°.
- Многоязыковый интерфейс - включает русифицированную версию операционной системы.
- Автоматическая настройка шкалы - в соответствии с видом, амплитудой и частотой входного сигнала устанавливается вид запуска развертки, тип запускающего сигнала, а так же масштаб по вертикали и масштаб горизонтальной развертки.
- Функция HELP - встроенная информационная справочная система.
- Передача информации на внешние устройства через коммуникационные порты.
Технические характеристики
| Модель | OWON SDS7202 |
|
Полоса пропускания |
200 МГц |
|
Частота дискретизации |
1 Гвыб/с |
|
Дисплей |
цветной ЖК-дисплей (20,3 см), TFT-экран, 800×600 пикселей |
|
Масштаб горизонтальной развертки |
2 нс/дел - 100 с/дел с шагом 1-2-5 |
|
Время нарастания |
не более 1,7 нс |
|
Количество измерительных каналов |
2+1 (внешний) |
|
Входной импеданс |
1 МОм ±2 %, параллельная емкость 10 пФ ±5 пФ |
|
Разделение каналов |
500 Гц (100:1), 10 МГц (40:1) |
|
Максимальное входное напряжение |
400 В |
|
Погрешность усилителя постоянного тока |
±3 % |
|
Коэффициент деления пробника |
1X, 10X, 100X, 1000X |
|
Емкость памяти |
10 М точек для каждого канала |
|
Интерполяция сигнала между точками выборки |
(sin x)/x |
|
Состояние входа |
открытый, закрытый, заземление |
|
Вертикальное разрешение аналого-цифрового преобразователя |
8 бит (два канала одновременно) |
|
Вертикальная чувствительность |
2 мВ/дел - 10 В/дел. |
|
Тип синхронизации развертки |
по фронту, по длительности импульса, видеосигналом, по скорости нарастания/спада, попеременно |
|
Уровень запуска |
±6 делений от центра экрана |
|
Режим запуска синхронизации |
автоматический, ждущий, однократный |
|
Курсорные измерения |
ΔU по вертикали, ΔT по горизонтали, между курсорами |
|
Автоматические измерения |
Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, |
|
Математические функции |
сложение, вычитание, умножение, деление, инвертирование, быстрое преобразование Фурье |
|
Количество сохраняемых осциллограмм |
15 |
|
Фигуры Лиссажу |
полная полоса пропускания |
|
Порты для связи с внешними устройствами |
USB host, USB device, Pass/Fail, LAN, VGA |
|
Частотомер |
есть |
|
Источник питания |
от сети переменного тока 100 В…240 В, частота 50/60 Гц, категория по перенапряжению CAT II |
|
Потребляемая мощность |
не более 24 Вт |
|
Защитные предохранители |
2 A, класс T, 250 В |
|
Габариты |
340х155х70 мм |
|
Вес |
1,8 кг |
|
Температура окружающей среды |
рабочая 0...+40 °С |
|
при хранении -20...+60 °С |
|
|
Относительная влажность |
рабочая/хранения не более 90 % |
|
Способ охлаждения |
конвекционная вентиляция через решётку в задней панели |
Комплектация:
- Цифровой осциллограф OWON SDS 7202 - 1 шт.
- Сетевой шнур питания - 1 шт.
- Компакт-диск с ПО - 1 шт.
- Инструкция пользователя - 1 экз.
- USB кабель - 1 шт.
- Щупы - 2 шт.
- Инструмент для настройки щупов - 1 шт.
