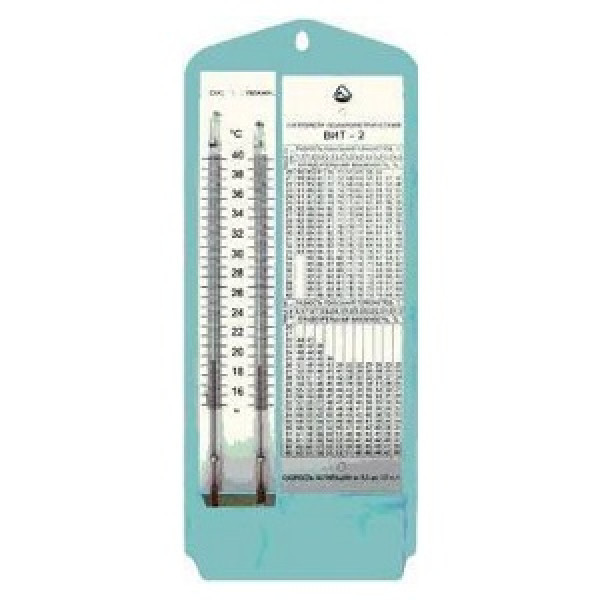

Гигрометр психрометрический ВИТ-2 (+15...+40 °С)

Гигрометр ВИТ-2 предназначен для измерения относительной влажности и температуры воздуха.

Метрологическая поверка входит в стоимость прибора.

Технические характеристики

1. Диапазон измерения относительной влажности: 54...90%; .40...90%; 20...90%
2. Температурный диапазон измерения влажности: 5...25 °C.
3. Диапазон измерения температуры: 20...23 °C; 23...26 °C; 26...40 °C;
4. Цена деления шкалы термометров: 0,2 °C.
5. Абсолютная погрешность термометров с учетом введения поправок не должна превышать: ±0,2 °C.
6. Габаритные размеры, не более: 325x120x50 мм.
7. Масса, не более: 350 г.

Предел абсолютной погрешности ВИТ-2 при скорости аспирации от 0,5 до 1 м/с указан в таблице 1.

Гигрометр психрометрический ВИТ-2 соответствует требованиям технических условий ТУ и признан годным к эксплуатации.

Гигрометры ВИТ-2 подлежат поверке во время выпуска с производства, в эксплуатации гигрометры подлежат поверке или калибровке в зависимости от области применения. Межповерочный интервал - не более 2 лет.

Требования по безопасности гигрометра ВИТ-2

1. При работе с гигрометром запрещается:
   - поддавать гигрометр резким ударам как при монтаже, так и при эксплуатации;
   - протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;
   - перенагревать термометры гигрометра  больше 45°С. При перенагреве происходит разрушение резервуара термометров.

Строение и принцип работы прибора психрометр ВИТ-2

1. Гигрометр психрометрический ВИТ-1 состоит с пластмассового основания к которому крепятся два термометра с шкалой, психрометрическая таблица, стеклянный питатель. Резервуар термометра с надписью “Увлажненный”, увлажняется водой с питателя с помощью батистового или шифонового фитиля.
2. Метод измерения относительной влажности гигрометром психрометрическим ВИТ-1 основывается на зависимости между влажностью воздуха и психрометрической разницей - разницей показаний “сухого” и "увлажненного” термометров, что состоят в термодинамическом равновесии с окружающей средой.
3. Снять показания термометров и после ввода поправок к их показаниям, определить разность показаний термометров. Затем по показаниям “сухого” термометра и разности показаний “сухого” термометра и “увлажненного" определить относительную влажность воздуха по психрометрической таблице.

Порядок работы гигрометра ВИТ-2

1. Снимите показания по “сухому” и “увлажненному" термометрам.
2. Определите температуру по термометрам с точностью до 0,1°С, вводя в отмеченные показания поправки к термометрам, приведенные в паспорте на гигрометр ВИТ-2. Вычислите разность температур по “сухому” и “увлажненному” термометрам.  Поправки вводятся путем алгебраичес­кого сложения.
3. При отсутствии в паспорте поправок для проведения отсчетов по "сухому” и “увлажненному” термометрам, вычислите поправки линейной интерполяцией по двум поправкам, что относятся к температурам между которыми лежит отсчет по термометрам.
4. Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по “сухому” термометру и разности температур по “сухому" и “увлажненному” термометру.
5. При отсутствии в таблице полученной разности температур по “сухому” и “увлажненному термометрам гигрометра психрометрического ВИТ-2 для определения влажности примените интерполяцию. При отсутствии в таблице температуры по сухому термометру, для определения влажности применяйте интерполяцию только для тех частей психрометрической таблицы, в которых измерения температуры по “сухому” термометру на 1°С дает изменения относительной влажности больше чем на 1%. Для остальных частей таблицы значение температуры по “сухому” термометру округлите к ближайшему табличному значению по правилу арифметического округления.
6. Пример определения относительной влажности интерполяцией (психрометры ВИТ-2).
7. Определяем температуры по “сухому” и “увлажненному” термометрам ВИТ-2 и разность между этими температурами.

   Термометры	Измеряемые температуры, °С	Поправки к температурам по паспорту, °С	Температура после введения поправок, °С
   “сухой"	Тс=22,5°С	-0,15°С	22,35°С
   “увлажненный”	Ту=16,1°С	+0,20°С	16,3°С


   Принимаем Т_с=22,4 разность температуры (Т_с-Т_у) равна: 22,4-16,3=6,1
8. Определяем относительную влажность для Т_с=22,4°С, для чего интерполируем значение относительной влажности по таблице для Т_с от 22 до 23°С. При увеличении температуры на 1°С влажность увеличивается на 2%, а при увеличении температуры на 0,4°С влажность увеличивается на 0,4x2=0,8% 48+0,8=48,8.
9. Определяем относительную влажность для Т_с=22,4°С и Т_с-Т_у=6,1°С, для чего интерполируем значение относительной влажности при разности показаний от 6,0 до 6,5°С. При увеличении Т_с-Т_у на 0,5°С относительная влажность уменьшается на 4%, а при увеличении Т_с-Т_у на 0,1 °С уменьшается относительная влажность на (0,1х4,0):0,5=0,8%.
   Следовательно, влажность “фи” при температуре 22,4 и Т_с-Т_у=6,1°С будет равна 48,8-0,8=48%.
